Hoymiles · Dreiphasiges Hybridsystem

HIT Series

Q: Welche Batterietypen akzeptiert der Wechselrichter?

Neben den LiFePO4-Speichern der LB-Serie nennt das Datenblatt auch Blei-Säure-Batterien im Spannungsbereich von 40 bis 60 V. Für Neuanlagen empfiehlt PVSelected die LB-Serie, weil dort Monitoring und Garantieabwicklung aus einer Hand kommen.

Q: Wie beziehen Fachbetriebe die HIT Series bei PVSelected?

Über den B2B-Shop nach Freischaltung des Händlerkontos oder über eine direkte Anfrage. Händlerkonditionen und Staffelpreise nennt PVSelected auf Anfrage. Lagerware wird in der Regel innerhalb von 24 bis 48 Stunden nach Deutschland, Österreich und in die Niederlande geliefert; für die Schweiz kommt die Verzollung hinzu.

Wechselrichter, Speicher und Wallbox von einem Hersteller: eine Inbetriebnahme, ein Monitoring, ein Ansprechpartner im Servicefall.

Autorisierter Hoymiles-Distributor
Lagerware in der Regel in 24 bis 48 Stunden ab Willich
500+ aktive Fachpartner

Konditionen anfragen Technische Daten

22kVAAC-Ausgangsleistung netzgekoppelt

40.000WPV-Eingang über 4 MPP-Tracker

0msUmschaltung auf Notstrom

IP66Wechselrichter, Speicher IP65

Für Fachbetriebe

Ein Hersteller statt drei Baustellen

Wer Wechselrichter, Speicher und Wallbox von drei Anbietern kombiniert, koordiniert drei Inbetriebnahmen, drei Monitoring-Portale und im Störungsfall drei Hotlines. Die HIT Series bildet die komplette Strecke in einem System ab.

Ein System, eine Inbetriebnahme

Wechselrichter, Batterie und Ladepunkt sprechen ab Werk miteinander. Das spart Abstimmungsaufwand vor Ort und verkürzt die Übergabe an den Kunden.

Vier MPP-Tracker mit 20 A

Vier unabhängige Tracker bei 20 A Eingangsstrom je Tracker. Damit lassen sich auch großformatige Module und verwinkelte Dachflächen ohne Strombegrenzung belegen.

Startspannung 150 V

Die Anlage nimmt früher am Morgen Arbeit auf und läuft abends länger. Hoymiles beziffert den Gewinn an Erzeugungszeit mit rund einer halben Stunde pro Tag.

Speicher von 6 bis 16 Module

Drei Batteriegrößen und bis zu 16 parallele Module decken vom Einfamilienhaus bis zum kleinen Gewerbeobjekt eine Bandbreite ab, für die sonst zwei Plattformen nötig wären.

Alte und neue Module mischbar

Bei den Typen LB-6D-G3 und LB-10D-G3 lassen sich Bestandsmodule mit neuen kombinieren. Eine Erweiterung nach Jahren erfordert damit keinen Austausch des vorhandenen Speichers.

Außenmontage möglich

Der Wechselrichter ist nach IP66 geschützt, die Speicher nach IP65 und für den Betrieb von −20 bis 55 °C ausgelegt. Die Standortfrage entscheidet damit nicht über die Machbarkeit.

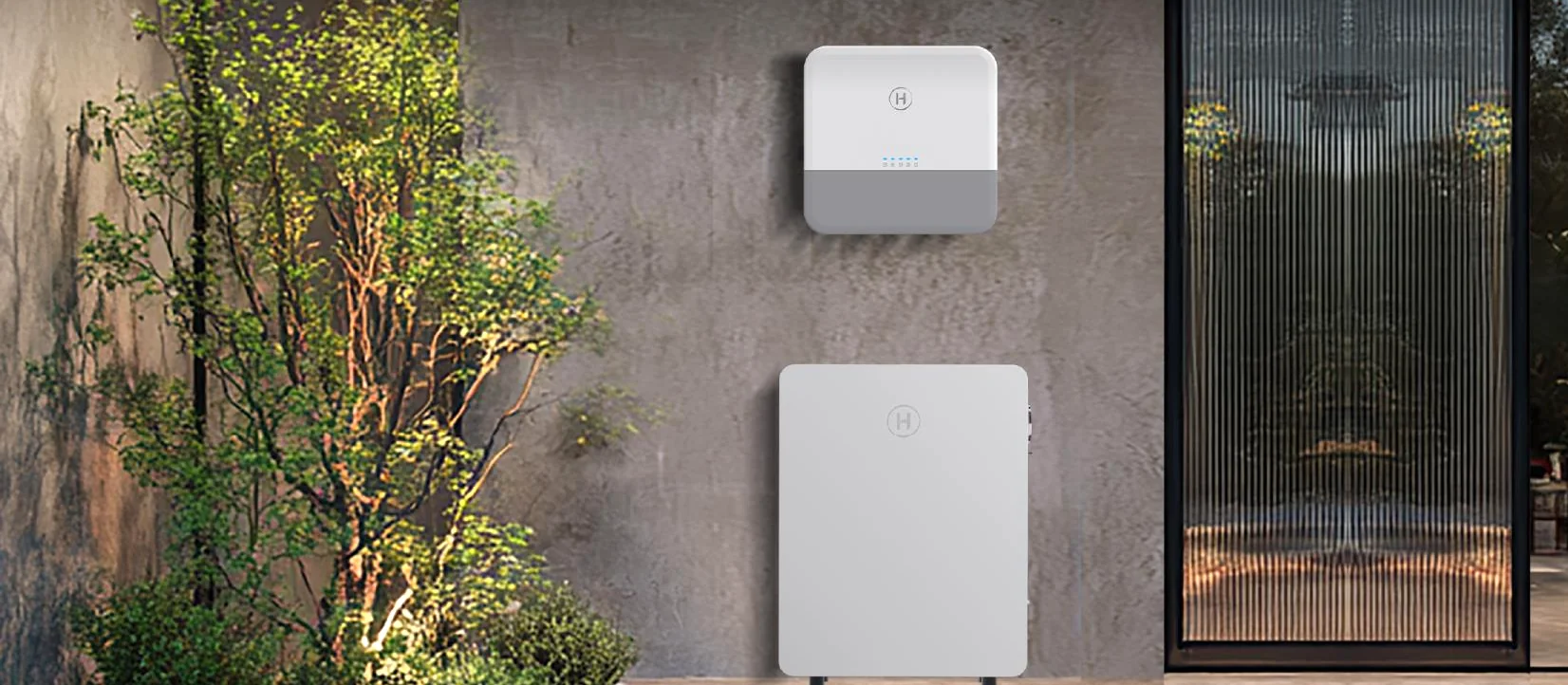

Systemaufbau

Drei Komponenten, eine Plattform

Die HIT Series ist keine Einzelkomponente, sondern eine abgestimmte Kette aus Hybrid-Wechselrichter, Batteriespeicher und Ladeinfrastruktur. Für Sie heißt das: eine Auslegung, eine Verkabelungslogik, ein Portal.

HIT-20L-G3 Hybrid-Wechselrichter

Dreiphasig, 22 kVA netzgekoppelt, 40 kW PV-Eingang, 4 MPP-Tracker.

LB-Serie Batteriespeicher

6,02 / 10,04 / 16,08 kWh je Modul, LiFePO₄, bis 16 parallel.

VAT-G2 Ladepunkt

11 oder 22 kW, Typ 2 mit festem Kabel, RFID-Freischaltung, IP65.

Datenblatt

Technische Daten

Die Werte des Wechselrichters beziehen sich auf das Modell HIT-20L-G3. Die Batteriedaten gelten je Modul der angegebenen Baugröße.

DC-Eingang (PV)

Max. PV-Leistung	40.000 W
Startspannung	150 V
MPPT-Spannungsbereich	150–900 V
Max. Eingangsstrom je MPPT	20 A
MPP-Tracker / Strings	4 / 4

AC-Ausgang

Max. Scheinleistung netzgekoppelt	22.000 VA
Nennspannung / Bereich	380/400 V, 266–480
Max. Scheinleistung Inselbetrieb	40.000 VA, 10 s
Umschaltzeit Notstrom	0 ms

Batterieanbindung

Batterietyp	Li-Ion / Blei-Säure
Spannungsbereich	40–60 V
Max. Lade- und Entladestrom	350 A

Wechselrichter allgemein

Abmessungen (B×H×T)	539 × 696 × 232 mm
Gewicht	41 kg
Betriebstemperatur	−25 bis +65 °C
Schutzart	IP66

Batteriespeicher, gemeinsame Werte

Zelltechnologie	LiFePO₄
Zellkapazität	314 Ah
Nennspannung	51,2 V
Spannungsbereich	44,8–58,4 V
Zyklen (25 °C, 0,5 C)	8.000 bei 90 % DOD
Betriebstemperatur	−20 bis 55 °C
Schutzart	IP65

Ladepunkt VAT-G2

Leistung	11 / 22 kW
Max. Strom	16 / 32 A
Ladeschnittstelle	IEC 62196-2 Typ 2
Fehlerstromerkennung	DC 6 mA
Ladekabel	5 m
Schutzart	IP65

Speicherauswahl

Die drei Module im Vergleich

Zelltechnologie, Spannung und Zyklenzahl sind bei allen drei Modulen gleich. Unterschiedlich sind Energieinhalt, Ströme und Abmessungen. Für die Auslegung zählen vor allem zwei Werte: der Dauerstrom, der die nutzbare Leistung bestimmt, und das Gewicht, das über den möglichen Aufstellort entscheidet.

Merkmal	LB-6D-G3	LB-10D-G3	LB-16D-G3
Nutzbare Energie je Modul	6,02 kWh	10,04 kWh	16,08 kWh
Lade- und Entladestrom dauerhaft	60 A	100 A	160 A
Spitzenstrom (10 s)	90 A	150 A	240 A
Abmessungen (B×H×T)	514 × 236 × 410 mm	664 × 236 × 410 mm	824 × 236 × 410 mm
Gewicht	55 kg	80 kg	115 kg
Module parallel	bis 16	bis 16	bis 16
Speicher im Vollausbau	96,3 kWh	160,6 kWh	257,3 kWh
Alt- und Neumodule mischbar	ja	ja	nein

Alle Module arbeiten mit LiFePO₄-Zellen (314 Ah), 51,2 V Nennspannung, 8.000 Zyklen bei 90 % Entladetiefe und Schutzart IP65. Die Werte im Vollausbau sind rechnerische Maximalwerte aus Modulenergie mal 16; die tatsächlich sinnvolle Auslegung richtet sich nach dem Lastprofil und der Leistung des Wechselrichters.

LB-6D-G3

Der Einstieg für Haushalte mit moderatem Verbrauch. Mit 55 kg das einzige Modul, das sich noch von zwei Personen über eine Treppe tragen lässt.

LB-10D-G3

Der übliche Kompromiss für Einfamilienhäuser mit Wärmepumpe oder Ladepunkt. 100 A Dauerstrom decken den typischen Abendverbrauch ab.

LB-16D-G3

Für Gewerbe und hohe Grundlasten. 160 A Dauerstrom, dafür 115 kg: ebenerdiger Aufstellort und Transporthilfe einplanen.

Mischbetrieb beachten

Das Nachrüsten mit Modulen anderen Alters sieht Hoymiles nur für LB-6D-G3 und LB-10D-G3 vor. Wer eine spätere Erweiterung plant, sollte das bei der Auswahl berücksichtigen.

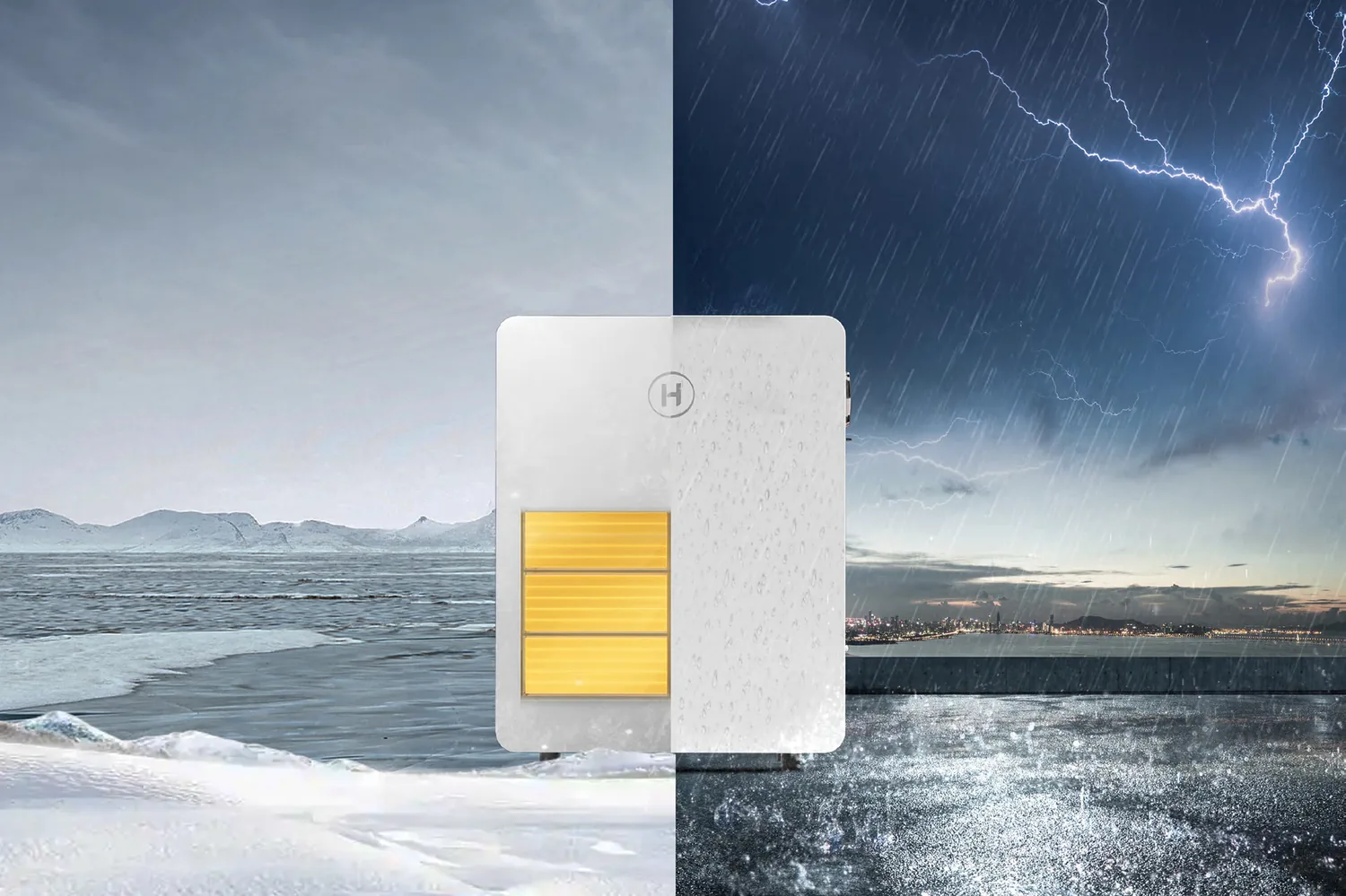

Hoymiles LB Batteriespeicher bei Frost und bei Gewitter im Außeneinsatz

Betriebssicherheit

Gebaut für Standorte ohne Technikraum

Nicht jedes Objekt hat einen frostfreien Aufstellort. Die Speicher der LB-Serie sind für den Außenbetrieb ausgelegt und heizen sich bei Kälte selbst vor, damit die Ladefähigkeit im Winter erhalten bleibt.

Zellebene

Überwachung jeder einzelnen Zelle statt nur des Modulverbunds.

Elektrische Absicherung

Smart BMS, Sicherung und MOSFET sowie ein DC-Trennschalter im Gerät.

Mechanik

Druckentlastungsventil und strukturelle Schutzmaßnahmen am Gehäuse.

Angaben nach Herstellerunterlagen.

Betriebsführung

Vier Betriebsarten für unterschiedliche Tarife

Welche Betriebsart sich rechnet, hängt am Stromvertrag des Kunden. Das System beherrscht die gängigen Modelle und lässt sich nach der Inbetriebnahme umstellen, ohne dass jemand vor Ort sein muss.

Eigenverbrauch

Der Standardfall: Überschuss wird gespeichert und abends genutzt, statt zu geringen Sätzen eingespeist zu werden.

Lastspitzenkappung

Für Gewerbekunden mit Leistungspreis: Der Speicher deckt Spitzen ab und senkt die abgerechnete Höchstlast.

Zeitvariable Tarife

Laden zu günstigen Zeiten, Entladen zu teuren. Sinnvoll bei dynamischen Stromverträgen, die zunehmend nachgefragt werden.

Notstromvorhalt

Ein definierter Ladestand bleibt für den Netzausfall reserviert, der Rest steht dem Tagesbetrieb zur Verfügung.

Notstrom, der den Namen verdient

Die Umschaltung erfolgt ohne messbare Lücke, der Bypass trägt 50 A. Im Inselbetrieb lassen sich bis zu 50 % der Ausgangsleistung auf eine einzelne Phase legen, was bei einphasigen Verbrauchern im Haushalt den Unterschied macht.

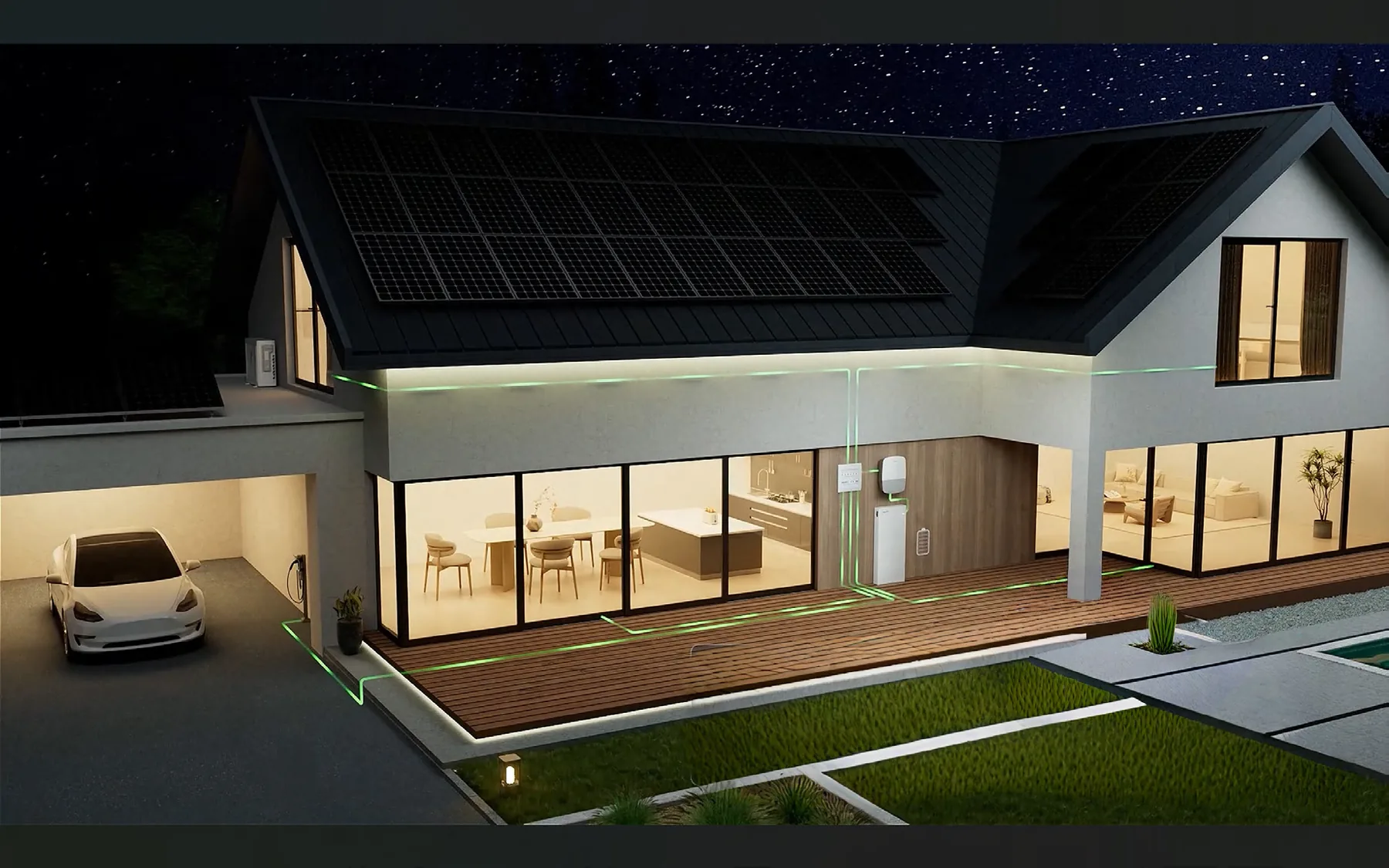

Einsatzbereiche

Wo sich die HIT Series anbietet

Einfamilienhaus mit hohem Verbrauch

Wärmepumpe und Elektrofahrzeug im selben Haushalt. Die 22 kVA Ausgangsleistung decken den gleichzeitigen Betrieb ab.

Kleines Gewerbe

Handwerksbetrieb, Praxis oder Ladengeschäft mit dreiphasigem Anschluss und planbarem Lastprofil.

Mehrparteienobjekte

Größere Dachflächen mit mehreren Ausrichtungen. Die vier Tracker erlauben eine gemischte Belegung ohne Ertragsverlust.

Objekte mit Ladebedarf

Wo mehrere Fahrzeuge laden, kommt die Wallbox aus derselben Familie und wird im gleichen Portal geführt.

Bezugsquelle

Darum beziehen Sie die HIT Series über PVSelected

Bei einem System aus drei Komponenten entscheidet sich der Aufwand nicht beim Einkauf, sondern bei der ersten Rückfrage aus dem Feld.

Autorisierter Distributor

Originalware mit voller Herstellergarantie und ein direkter Draht zu Hoymiles, wenn eine Frage über das Datenblatt hinausgeht.

Eigenes Lager in Willich

Lagerware verlässt uns in der Regel innerhalb von 24 bis 48 Stunden, planbar zum vereinbarten Montagetermin.

Technischer Support auf Deutsch

Ein zertifiziertes Team, das die Geräte kennt. Bei Auslegung, Inbetriebnahme oder einem Fehlerbild vor Ort erreichen Sie jemanden, der fachlich antwortet.

Fester Ansprechpartner

Kein Ticketsystem. Sie haben einen Kontakt, der Ihre Projekte kennt und Konditionen ohne Umweg abstimmt.

Produktschulungen

Wir schulen Ihr Montageteam auf die Systeme, die Sie verbauen. Das senkt Rückfragen bei der Inbetriebnahme.

Konditionen für Fachbetriebe

Händlerpreise und Staffeln nach Abnahmemenge. Konkrete Zahlen nennen wir Ihnen auf Anfrage.

500+aktive Fachpartner in DACH und den Niederlanden

24–48 hübliche Lieferzeit für Lagerware ab Willich

8.000Zyklen Lebensdauer der LB-Speichermodule

4 MarkenHoymiles, Sigenergy, LONGi und AIKO aus einer Hand

Konditionen anfragen

Nennen Sie uns Ihr Projekt oder Ihre geplante Abnahmemenge. Sie erhalten Händlerpreise, Staffeln und die aktuelle Verfügbarkeit. Registrierte Fachbetriebe sehen ihre Konditionen direkt im B2B-Shop.

Konditionen anfragen Zum B2B-Shop

Häufige Fragen

Was Fachbetriebe zur HIT Series fragen

Welche Leistung hat der Wechselrichter tatsächlich?

Das Modell HIT-20L-G3 gibt netzgekoppelt maximal 22.000 VA Scheinleistung ab. Im Inselbetrieb sind kurzzeitig bis zu 40.000 VA für zehn Sekunden möglich, was für den Anlauf von Motoren und Wärmepumpen gedacht ist. Auf der PV-Seite nimmt das Gerät bis zu 40.000 W auf.

Wie weit lässt sich der Speicher ausbauen?

Die LB-Serie gibt es mit 6,02, 10,04 und 16,08 kWh je Modul. Bis zu 16 Module lassen sich parallel betreiben. Die Auslegung erfolgt also über die Modulanzahl, nicht über einen Wechsel der Geräteklasse.

Welches Batteriemodul passt zu welchem Projekt?

Alle drei Module teilen sich Zelltechnologie, Spannung und Zyklenzahl. Unterschiedlich sind Energie, Strom und Gewicht: Das LB-6D-G3 liefert 6,02 kWh bei 60 A Dauerstrom und 55 kg, das LB-10D-G3 10,04 kWh bei 100 A und 80 kg, das LB-16D-G3 16,08 kWh bei 160 A und 115 kg. Für die Auswahl zählen der benötigte Dauerstrom und die Frage, ob das Modul an den Aufstellort transportiert werden kann.

Können Bestandsmodule mit neuen kombiniert werden?

Bei den Typen LB-6D-G3 und LB-10D-G3 sieht Hoymiles das Mischen von Modulen unterschiedlichen Alters vor, ein integrierter DC-DC-Wandler gleicht die Ladezustände aus. Für das Modell LB-16D-G3 gilt diese Funktion nach Herstellerangabe nicht.

Ist die Anlage notstromfähig?

Ja. Die Umschaltung erfolgt ohne messbare Verzögerung, der Bypass ist auf 50 A ausgelegt. Im Inselbetrieb können bis zu 50 % der Ausgangsleistung auf eine einzelne Phase gelegt werden, was einphasige Verbraucher im Haushalt versorgbar macht.

Dürfen Wechselrichter und Speicher im Freien stehen?

Der Wechselrichter ist nach IP66 ausgeführt, die Speicher nach IP65. Der Betriebsbereich der Speicher reicht von −20 bis 55 °C, bei Kälte heizen sie sich vor. Der Wechselrichter arbeitet von −25 bis +65 °C, oberhalb von 45 °C mit Leistungsreduzierung.

Welche Batterietypen akzeptiert der Wechselrichter?

Neben den LiFePO₄-Speichern der LB-Serie nennt das Datenblatt auch Blei-Säure-Batterien im Spannungsbereich von 40 bis 60 V. Für Neuanlagen empfehlen wir die LB-Serie, weil dort Monitoring und Garantieabwicklung aus einer Hand kommen.

Wie beziehen Fachbetriebe die HIT Series bei PVSelected?

Über den B2B-Shop nach Freischaltung Ihres Händlerkontos oder über eine direkte Anfrage. Händlerkonditionen und Staffelpreise nennen wir auf Anfrage. Lagerware wird in der Regel innerhalb von 24 bis 48 Stunden nach Deutschland, Österreich und in die Niederlande geliefert; für die Schweiz kommt die Verzollung hinzu.

Einordnung

Hoymiles HIT Series: was Fachbetriebe wissen sollten

Die HIT Series ist Hoymiles' dreiphasige Systemlösung für Niederspannungsanwendungen. Sie besteht aus dem Hybrid-Wechselrichter der HIT-Reihe, den Batteriespeichern der LB-Serie und den Ladepunkten der VAT-Reihe. Für Fachbetriebe ist weniger die Einzelkomponente interessant als der Umstand, dass sich damit PV, Speicher und Laden mit einer Auslegung und einem Monitoring abbilden lassen.

Wo die Baureihe sinnvoll ansetzt

Mit 22 kVA netzgekoppelter Ausgangsleistung und 40 kW PV-Eingang liegt die HIT Series oberhalb klassischer Einfamilienhaus-Wechselrichter und unterhalb des Gewerbesegments mit Hochvoltspeichern. Typische Projekte sind Häuser mit Wärmepumpe und Ladepunkt, Handwerksbetriebe oder Objekte mit mehreren Dachausrichtungen, bei denen die vier unabhängigen MPP-Tracker ihren Vorteil ausspielen.

Der Unterschied zwischen 22 und 40 Kilovoltampere

Zum Gerät kursieren zwei Leistungsangaben, die Verschiedenes bezeichnen. Netzgekoppelt gibt der HIT-20L-G3 maximal 22.000 VA ab. Die 40.000 VA gelten ausschließlich im Inselbetrieb und nur für zehn Sekunden, gedacht für den Anlaufstrom induktiver Verbraucher. Wer diese Werte im Kundengespräch vermischt, verspricht eine Dauerleistung, die das Gerät nicht liefert.

Speicherauslegung in der Praxis

Die drei Modulgrößen der LB-Serie teilen sich Zelltechnologie, Nennspannung und Zyklenzahl. Unterschiedlich sind Energieinhalt, Ströme und Gewicht: Das 16-kWh-Modul wiegt 115 kg, das kleinste 55 kg. Das ist bei der Frage relevant, ob ein Modul über eine Treppe an den Aufstellort gelangt oder ob eine ebenerdige Lösung nötig wird.

Einordnung im Hoymiles-Portfolio

Neben der HIT Series führt Hoymiles mit dem HiOne ein All-in-One-System für kompaktere Vorhaben und mit der HiBattery eine eigene Speicherlinie. Eine Übersicht aller Baureihen finden Sie auf unserer Hoymiles-Markenseite, Grundlagen zur Auslegung im PV-Wissen.

Bezug über PVSelected

PVSelected ist autorisierter Hoymiles-Distributor mit Lager in Willich. Fachbetriebe erhalten Händlerkonditionen, technischen Support in deutscher Sprache, Produktschulungen und einen festen Ansprechpartner. Lagerware geht in der Regel innerhalb von 24 bis 48 Stunden nach Deutschland, Österreich und in die Niederlande; für die Schweiz kommt die Verzollung hinzu.

Stand der technischen Angaben: 25.08.2026. Quelle: Hoymiles Produktunterlagen zur HIT Series, Ausgabe Juli 2026.
